9. ARM 64 位架构的 ABI

ARM 体系结构的应用程序二进制接口 (ABI) 指定了所有可执行本机代码模块必须遵守的基本规则，以便它们可以正确地协同工作。这些基本规则由特定编程语言（例如，C++）的附加规则补充。除了 ARM ABI 指定的规则之外，个别操作系统或执行环境（例如 Linux）可能会指定额外的规则来满足他们自己的特定要求。

AArch64 架构的 ABI 有许多组件：

Executable and Linkable Format (ELF)

ARM 64 位架构 (AArch64) 的 ELF 指定目标（object）和可执行格式。

Procedure Call Standard (PCS)

ARM 64 位架构 (AArch64) ABI 版本的过程调用标准(PCS) 指定子例程单独编写、编译和汇编之间如何协同工作。它指定调用例程和被调用者之间或例程与其执行环境之间的约定，例如当调用例程或堆栈布局时的约定。

DWARF

这是一种广泛使用的标准化调试数据格式。 AArch64 DWARF 基于 DWARF 3.0，但有一些附加规则。 有关详细信息，请参阅 ARM 64 位架构 (AArch64) 的 DWARF。

C and C++ libraries

参考 ARM Compiler ARM C and C++ Libraries and Floating-Point Support User Guide 。

C++ ABI

参考 C++ Application Binary Interface Standard for the ARM 64-bit Architecture。

9.1 AArch64 内部寄存器在函数调用中的传递标准

了解寄存器使用的标准会很有用。 了解如何传递参数可以帮助你：

  • 编写更高效的C 代码。

  • 了解反汇编代码。

  • 编写汇编代码。

  • 调用用不同语言编写的函数。

9.1.1 通用目的寄存器作为参数

出于函数调用的目的，通用寄存器分为四组：

Argument registers (X0-X7) : 参数寄存器 x0-x7

这些寄存器用于将参数传递给函数并返回结果。 它们可以用作临时寄存器或调用者保存的寄存器变量（译注：传入参数），可以在函数内保存中间值，或者函数调用之间传递参数。 与 AArch32 相比，8 个寄存器可用于参数传递，这样减少了因参数过多放入堆栈的需要。

Caller-saved temporary registers (X9-X15)（调用者）

如果调用者需要在调用另一个函数时保留一些寄存器中的任何值，则调用者必须将受影响的寄存器保存在自己的堆栈帧中。 也可以修改子例程，（译注：使用x9-x15实现相同功能，）而不需要在返回调用函数时保存值到堆栈和从堆栈中恢复它们。

Callee-saved registers (X19-X29)（被调用）

这些寄存器保存在被调用者内部。 只要在返回前保存并恢复，就可以在被调用的子程序中修改。

Registers with a special purpose (X8, X16-X18, X29, X30) 特殊目的寄存器

  • X8 是间接结果寄存器。 这用于传递间接结果的地址位置，例如，函数返回大型结构的位置。（译注：不只是返回，函数内部有大的结构体也会使用）

  • X16 和 X17 分别是 IP0 和 IP1，intra-procedure-call 临时寄存器

    这些可以通过veneers或者类似代码使用，或者作为子程序调用之间的中间值的临时寄存器。 它们可以被函数破坏。veneers代码是链接器自动插入的一小段代码，例如当分支（跳转）目标超出分支指令（支持的）范围时。

  • X18 是平台寄存器，保留供平台 ABI 使用。这是平台上的一个附加临时寄存器，没有为其分配特殊含义。

  • X29 是 Frame Pointer 寄存器（FP）

  • X30 是链接寄存器(LR)。

第 9-4 页的图 9-1 显示了 64 位 X 寄存器。有关寄存器的更多信息，请参阅第 4 章。有关浮点参数的信息，请参阅第 7-7 页的浮点参数。

_images/image-ch9.1-table9-1.pngimage-9-1

9.1.2 返回值的传递（Indirect result location）

再提一下， X8（XR）用于传递间接结果的位置，类似如下代码：

// test.c//
struct struct_A
{
    int i0;
    int i1;
    double d0;
    double d1;
}AA;
struct struct_A foo(int i0, int i1, double d0, double d1)
{
    struct struct_A A1;
    A1.i0 = i0;
    A1.i1 = i1;
    A1.d0 = d0;
    A1.d1 = d1;
    return A1;
}
void bar()
{
    AA = foo(0, 1, 1.0, 2.0);
}

可以用如下方法编译：

armclang -target aarch64-arm-none-eabi -c test.c fromelf-c test.o

注意

此代码未经优化编译以演示所涉及的机制和原理。 通过优化，编译器可能会删除所有这些。

foo:
    SUB SP, SP, #0x30
    STR W0, [SP, #0x2C]
    STR W1, [SP, #0x28]
    STR D0, [SP, #0x20]
    STR D1, [SP, #0x18]
    LDR W0, [SP, #0x2C]
    STR W0, [SP, #0]
    LDR W0, [SP, #0x28]
    STR W0, [SP, #4]
    LDR W0, [SP, #0x20]
    STR W0, [SP, #8]
    LDR W0, [SP, #0x18]
    STR W0, [SP, #10]
    LDR X9, [SP, #0x0]
    STR X9, [X8, #0]
    LDR X9, [SP, #8]
    STR X9, [X8, #8]
    LDR X9, [SP, #0x10]
    STR X9, [X8, #0x10]
    ADD SP, SP, #0x30
    RET
bar:
    STP X29, X30, [SP, #0x10]!
    MOV X29, SP
    SUB SP, SP, #0x20
    ADD X8, SP, #8
    MOV W0, WZR
    ORR W1, WZR, #1
    FMOV D0, #1.00000000
    FMOV D1, #2.00000000
    BL foo
    ADRP X8, {PC}, 0x78		// 译注： x8 存放AA地址，bar使用sp中的返回值，复制给AA
    ADD X8, X8, #0
    LDR X9, [SP, #8]
    STR X9, [X8, #0]
    LDR X9, [SP, #0x10]
    STR X9, [X8, #8]
    LDR X9, [SP, #0x18]
    STR X9, [X8, #0x10]
    MOV SP, X29
    LDP X20, X30, [SP], #0x10 // 译注： 原文这里好像写错了应该是X29寄存器
    RET

在此示例中，该结构包含超过 16 个字节。 根据 AArch64 的 AAPCS，返回的对象被写入 XR 指向的内存。

通过生成的代码可以看到：

  • W0、W1、D0 和D1 用于传递整数和双精度参数。

  • bar() 在堆栈上为 foo() 的返回结构值腾出空间，并将 sp 放入 X8。

  • bar() 将X8 与W0、W1、D0 和D1 中的参数一起传递给foo()，然后foo() 获取地址以进行进一步的操作。

  • foo() 可能会损坏 X8，因此 bar() 使用 SP 访问返回结构。

使用 X8 (XR) 的优点是它不会降低用于传递函数参数的寄存器的可用性。

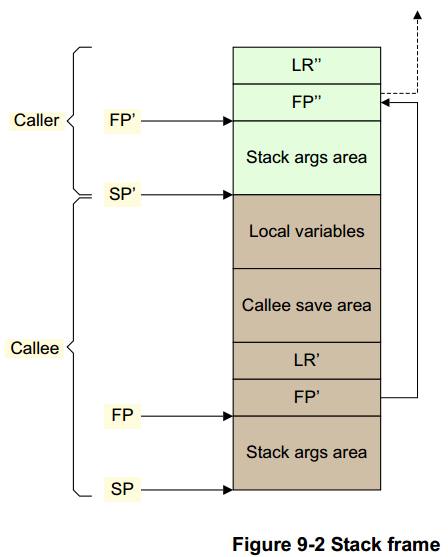

AAPC64 栈帧如图 9-2 所示。 帧指针 (X29) 应该指向保存在栈上的前一个帧指针，保存的 LR (X30) 存储在它之后。 链中的最后一个帧指针应设置为 0。堆栈指针必须始终在 16 字节边界上对齐。 堆栈帧的确切布局可能存在一些变化，特别是在可变参数或无帧函数的情况下。 有关详细信息，请参阅 AAPCS64 文档。

_images/image-ch9.1-figure9-2.pngimage-ch9.1-figure9-2

注意

AAPCS 仅指定 FP、LR 块布局以及这些块如何链接在一起。图 9-2 中的其他所有内容（包括两个函数栈帧之间边界的精确位置）都未指定，编译器可以自由选择。

图 9-2 说明了一个使用两个被调用者保存的寄存器（X19 和 X20）和一个临时变量的帧，其布局如下（左边的数字是从 FP 偏移的字节数）：

40: <padding>
32: temp
24: x20
16: x19
8: LR'
0: FP'

填充是维持栈指针的 16 字节对齐所必需的。

function:
    STP X29, X30, [SP, #-48]!	// Push down stack pointer and store FP and LR
    MOV X29, SP					// Set the frame pointer to the bottom of the new frame
    STP X19, X20, [X29, #16]	// Save X19 and X20
    : :
    Main body of code
    : :
    LDP X19, X20, [X29, #16]	// Restore X19 and X29
    LDP X29, X30, [SP], #48		// Restore FP' and LR' before setting the stack
    							// pointer to its original position
    RET 						// Return to caller

9.1.3 NEON 和 Floating-Point 寄存器作为参数

ARM 64 位架构也有 32 个寄存器，v0-v31，可供 NEON 和浮点运算使用。 通过改变指代寄存器的名称更改访问的大小。

注意

与 AArch32 不同，在 AArch64 中，NEON 和浮点寄存器的 128 位和 64 位的视图在狭义视图中不存在多个寄存器叠加（组成一个寄存器的情况），因此 q1、d1 和 s1 都指的是寄存器组中相同入口。

译注：AArch32 中 Q0[127:0] = S3[31:0] + S2[31:0] + S1[31:0] + S0[31:0]

​ Q1[127:0] = S7[31:0] + S6[31:0] + S5[31:0] + S4[31:0]

​ AArch64 中 Q0[127:0] 中的 [31:0] 与 S0[31:0] 对应

​ Q1[127:0] 中的 [31:0] 与 S1[31:0] 对应

​ 所以AArch64入口相同，长度不同， 而AArch32 由4个S组成一个Q，多个寄存器叠加而生成一个寄存器。

_images/image-ch9.1.3-figure9-3.pngimage-ch9.1.3-figure9-3

  • V0-V7 用于将参数值传递给子例程并从函数返回结果值。 它们也可用于在例程中保存中间值（但通常仅在子例程调用之间）。

  • 经由子例程调用的被调用例程（callee routine）中必须保存V8-V15。只需要保存 V8-V15 中存储的每个值的低 64 位。

  • V16-V31 不需要保留（或应该由调用者保留）。
